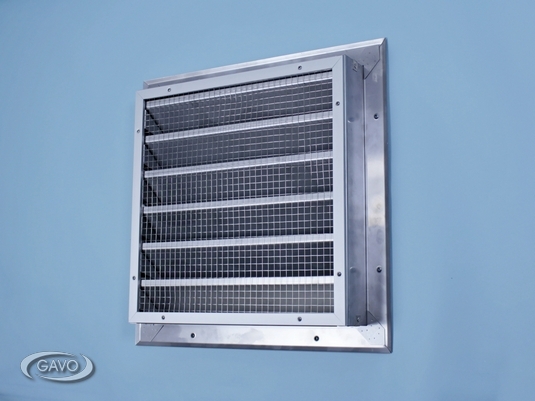

SG76I Lamellenrooster, RVS, maatwerk

Toepassing

Toe- en afvoer van lucht, regeninslagwerend. Bestand tegen industrieatmosfeer.

Standaard

• glanzend gepolijst.
• verzonken bevestigingsgaten.
• bijbehorende pluggen en RVS schroeven.
• grofmazig RVS gaas.
• montagehandleiding.
• levertijd ca. 2 werkweken.

Optioneel

• E.P.D.M. rubberafdichting.
• extra zekering d.m.v. bevestigingshaken.

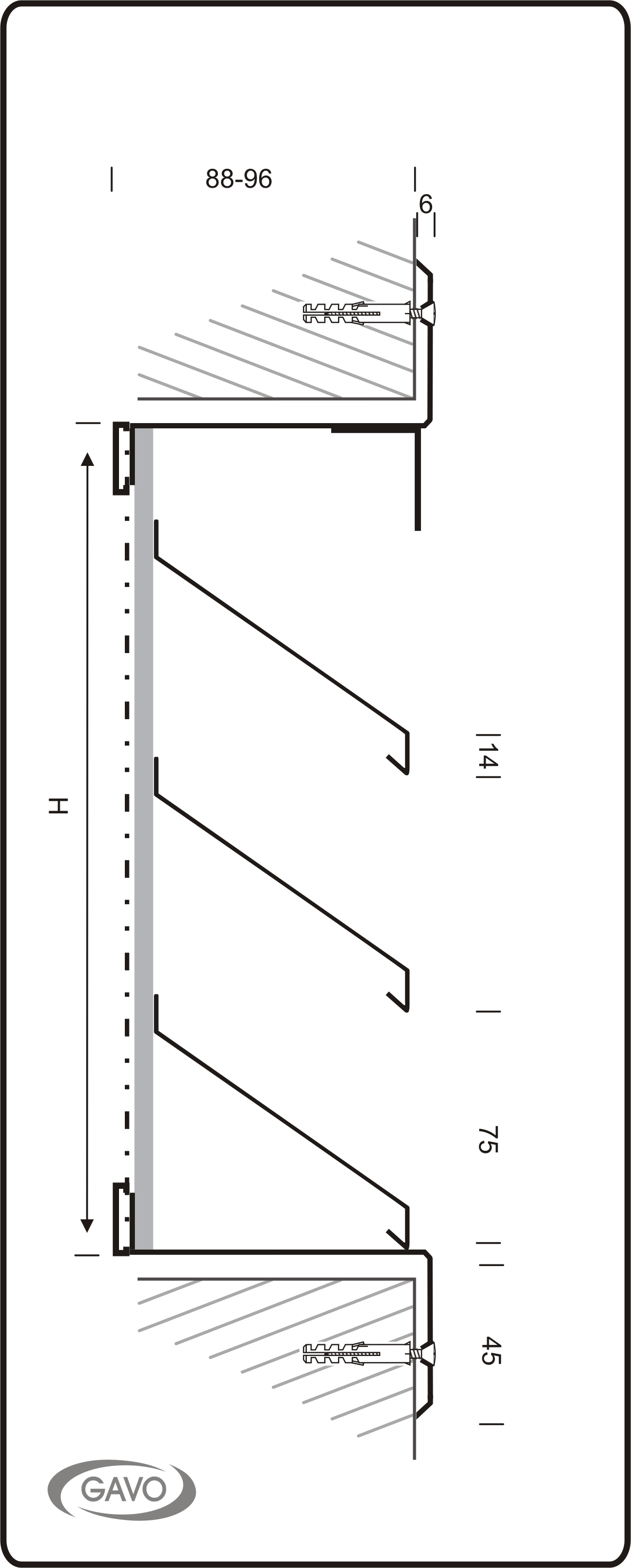

Technische details

• materiaal RVS 304 of 316 (1mm).
• aanslag kader: 45 mm.
• inbouwdiepte: 88mm (96 mm met gaas).
• stap van de lamel: 75 mm.
• Sparing = B/H+10 mm.
• vrije doorlaat afvoer: 65,2%.
• vrije doorlaat toevoer: 56,1%.
• qv1/m2: 430 dm3/s/m2.
• k-factor afvoer: 12,3.
• k-factor toevoer: 8,5.
