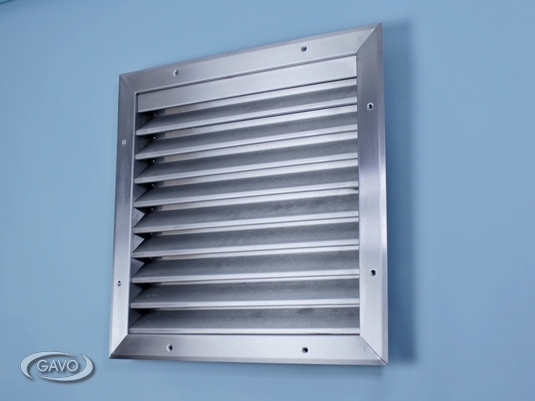

SG75I Lamellenrooster, RVS, maatwerk

Toepassing

Toe- en afvoer van lucht, regeninslagwerend. Bestand tegen industrieatmosfeer.

Standaard

• glanzend gepolijst.
• verzonken bevestigingsgaten.
• bijbehorende pluggen en RVS schroeven.

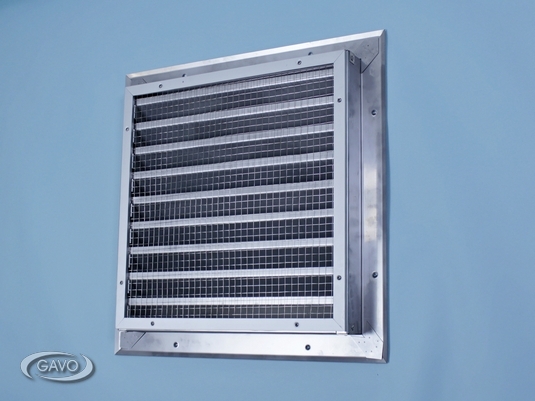

• grofmazig RVS gaas.
• montagehandleiding.
• levertijd ca. 2 werkweken.

Optioneel

• E.P.D.M. rubberafdichting.
• extra zekering d.m.v. bevestigingshaken.

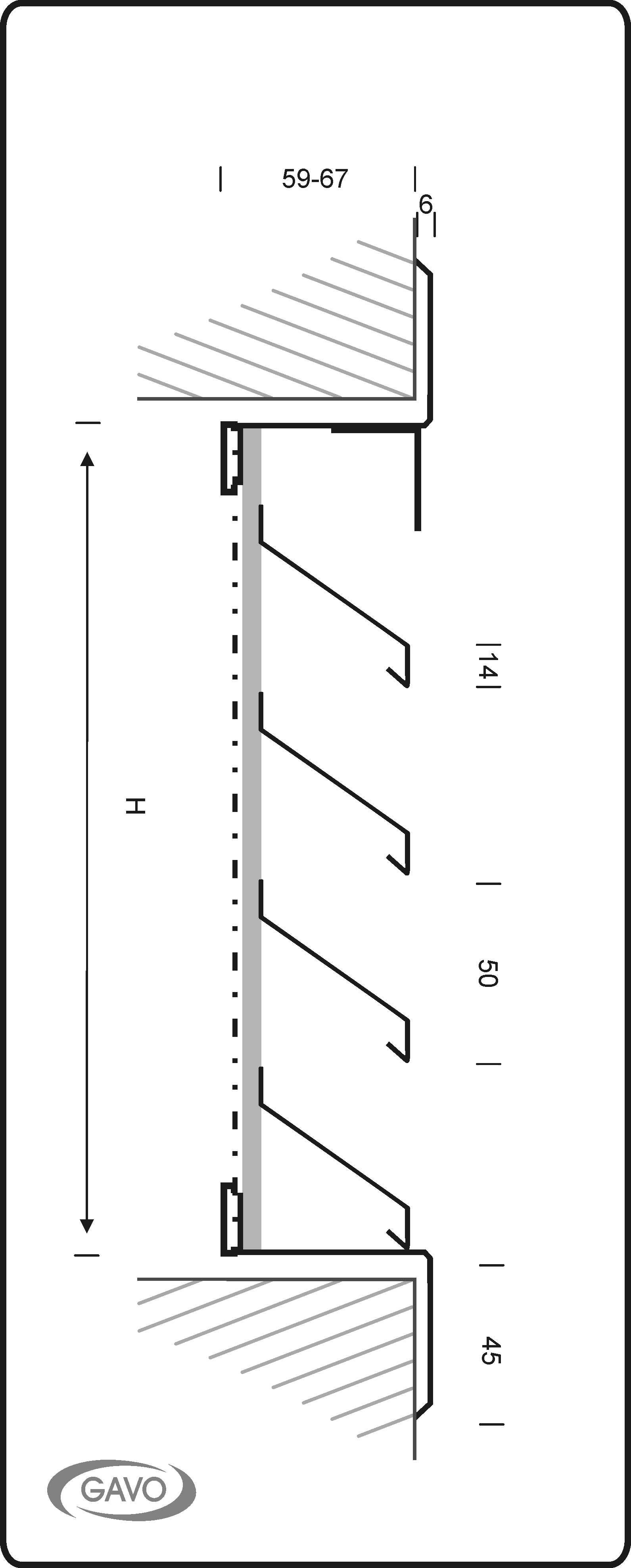

Technische details

• materiaal staal, RVS 304 of 316 (1mm)
• aanslag kader: 45 mm.
• inbouwdiepte: 59mm (67 mm met gaas).
• stap van de lamel: 50 mm.
• Sparing = B/H+10 mm.
• vrije doorlaat afvoer: 46%.
• vrije doorlaat toevoer: 55%.
• qv1/m2: 430 dm3/s/m2.
• k-factor afvoer: 13.
• k-factor toevoer: 9.

Downloads

SG75I.DWG

SG75I.pdf

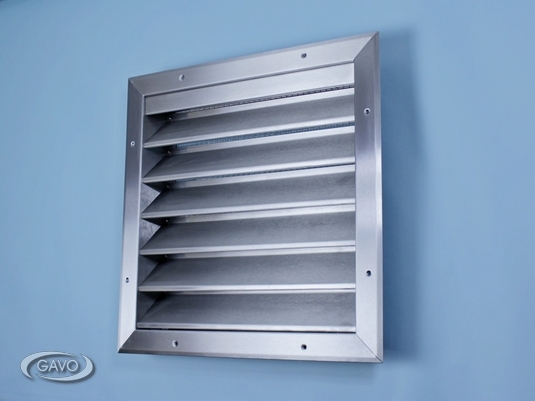

Alternatieven
