SG73V Lamellenrooster, staal, verzinkt, maatwerk

Toepassing

Toe- en afvoer van lucht, regeninslagwerend. Zonder verdere behandeling geschikt voor buitentoepassingen.

Standaard

• hoogwaardig verzinkt staal.
• verzonken bevestigingsgaten.
• bijbehorende pluggen en RVS schroeven.
• montagehandleiding.
• levertijd ca. 2 werkweken.
• levertijd RAL-kleur ca. 3-4 werkweken.

Optioneel

• E.P.D.M. rubberafdichting.
• poedercoating in RAL-kleur.
• extra zekering d.m.v. bevestigingshaken.
• vliegengaas of grofmazig gaas.
• leverbaar in RVS (1mm)

Technische details

• materiaal staal, alu-zinc toplaag (1,5mm)
• aanslag kader: 45 mm.
• inbouwdiepte: 59mm (67 mm met gaas).
• stap van de lamel: 50 mm.
• Sparing = B/H+10 mm.
• vrije doorlaat afvoer: 46%.
• vrije doorlaat toevoer: 55%.
• qv1/m2: 430 dm3/s/m2.
• k-factor afvoer: 13,0.
• k-factor toevoer: 9,0.

Downloads

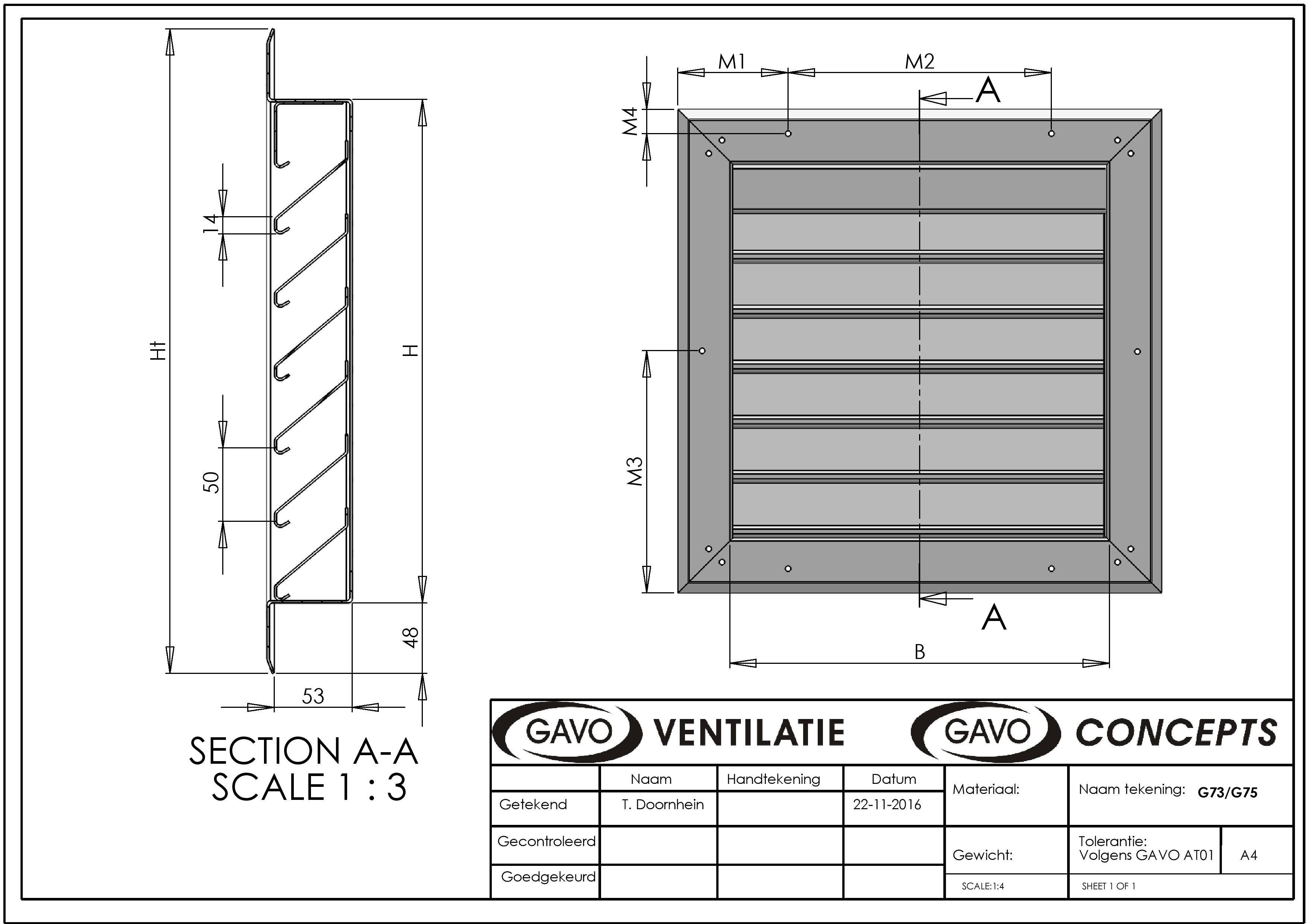

SG73V.DWG

SG73V.pdf
