G1AP Lamellenrooster, uitneembaar, aluminium, maatwerk

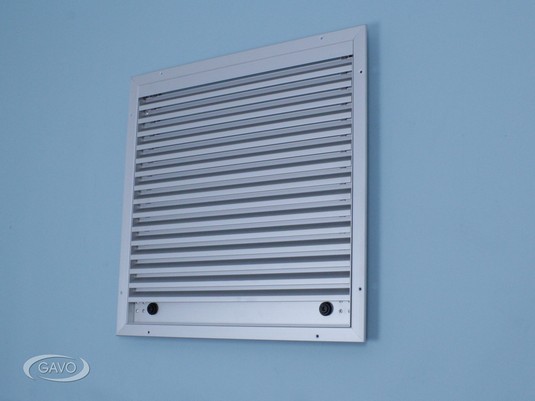

Lamellenrooster vervaardigd van aluminium extrusieprofielen. Inbouw. Combinatie tussen ventilatierooster en inspectieluik. Na monteren van het kader is het lamellenrooster er eenvoudig in te plaatsen. Vastzetten met zeskantsluiting.

Toepassing

GAVO lamellenrooster als inspectieluik geeft gemakkelijk en veilig toegang tot achterliggende installaties. Voor toepassing in plafonds, binnenwanden, voorzetwanden of containerbouw.

Standaard

naturel geanodiseerd.
verzonken bevestigingsgaten.
versterkte hoeken.
bijbehorende pluggen en RVS schroeven.
montagehandleiding.
binnenpaneel kompleet uitneembaar
zeskantsluiting aan onderzijde

Optioneel

aanslag van het kader 35 mm ipv 25mm.
vliegengaas (SG01GS), 2.5 x 2.5 mm of 12 x 12 mm.
E.P.D.M. rubberafdichting.
poedercoating in RAL-kleur.
filtercassette.
afwijkende maten
levertijd geanodiseerd is ca. 2 werkweken.
levertijd RAL-kleur ca. 3-4 werkweken.

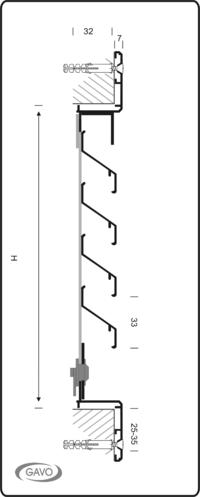

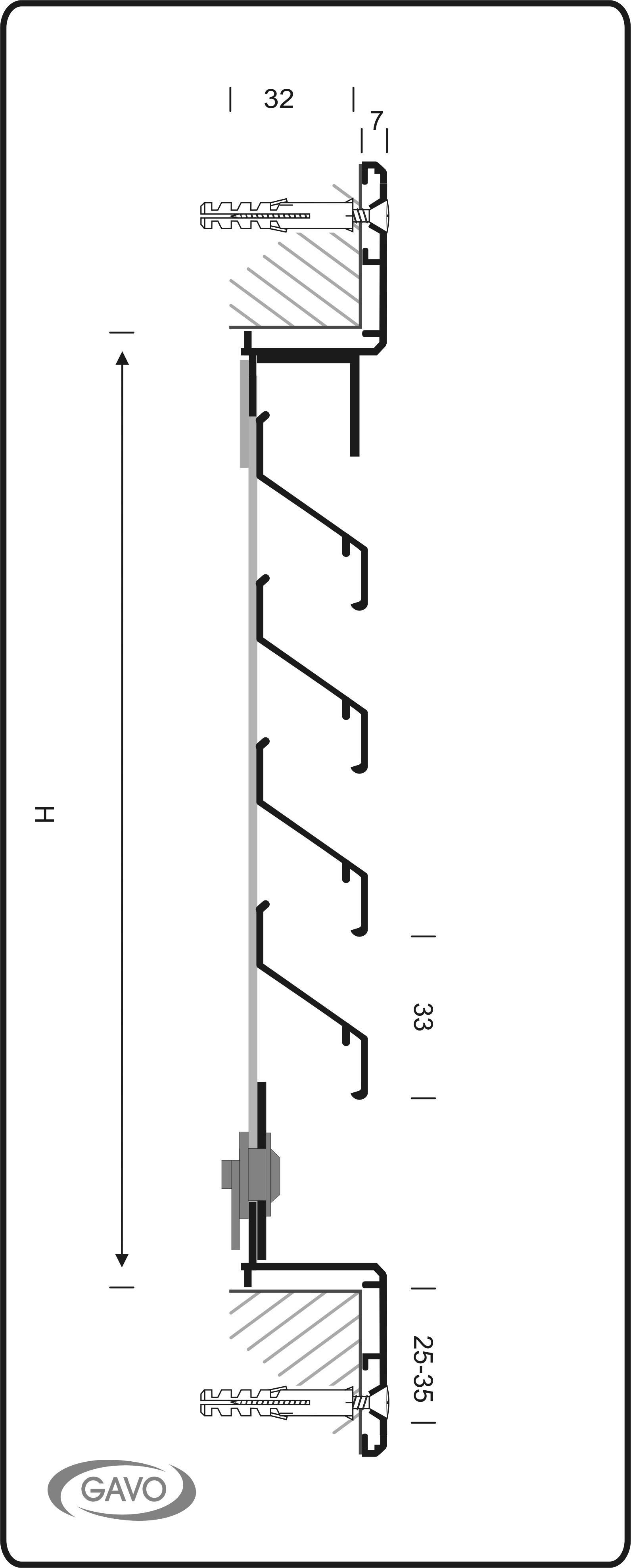

Technische details

aanslag van het kader: 25 mm.
inbouwdiepte: 35 mm.
stap van de lamel: 33 mm.
Sparing = B/H+5 mm.
vrije doorlaat: 45%.
qv1/m2: 351 dm3/s/m2.
k-factor: 13,5.

Voer maat in

Downloads

SG01AP.pdf
